PEQUENA AMOSTRA DO E-BOOK

 Estou postando uma pequena parte do conteúdo do e-book - GUIA PRÁTICO DE MOVIMENTAÇÃO DE CARGA, com muitos exemplos.

 A ideia e mesclar várias informações importante e uteis em um único lugar e que possa ser acessível e acessado em qualquer computador, smartphone ou  tablete

SEGUE UMA PEQUENA PARTE

APRENDA COM A PRÁTICA:

Dimensione uma lingada, dentro dos padrões de movimentação de carga, que atenda de forma segura o içamento de um motor de 54 t.

Oque precisamos identificar neste dimensionamento?

• Encontrar a força efetiva da lingada na vertical;
• Definir um ângulo de amarração;
• Calcular o comprimento da lingada
• Calcular a tensão na lingada com o ângulo especificado;
• Informar a capacidade da cinta e manilha que deveremos utilizar para esta amarração.

OBS.: Colocarei uma tabela genérica com informações de cintas e manilhas para que possamos escolher uma que se adeque a nossa necessidade.

Dimensões do motor:

• comprimento total: 10m;
• altura: 3m;
• distância entre olhais 8m;
• pontos de içamento: 4 olhais
• peso: 54 t.

Passo a Passo

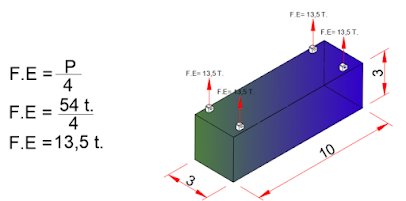

1° passo: Dividir o peso do motor pela quantidade de olhais. Essa divisão nos fornecerá a força efetiva dos olhais na vertical, e por se tratar de uma carga simétrica, a força será igual em todos os 4 olhais.

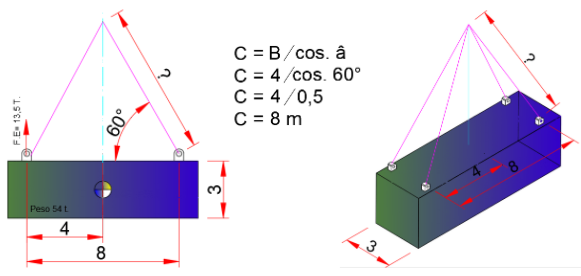

2° passo: Definir um ângulo de trabalho para a lingada.

Vimos que o ângulo de trabalho mais utilizado para dimensionamento de lingada é um ângulo igual ou maior que 60°, então, utilizaremos esse ângulo para calcular o comprimento da amarração.

Fica a dica: já foi falado, anteriormente, que não é preciso calcular o comprimento da eslinga em peças simétricas utilizando ângulo de 60°, basta saber a distância total entre os olhais, o comprimento da cinta ou cabo de aço deverá ser o mesmo.

continua.................................
