TABELAS DE CABOS DE AÇO E SUAS APLICAÇÕES BÁSICAS

 Boa Tarde a Todos

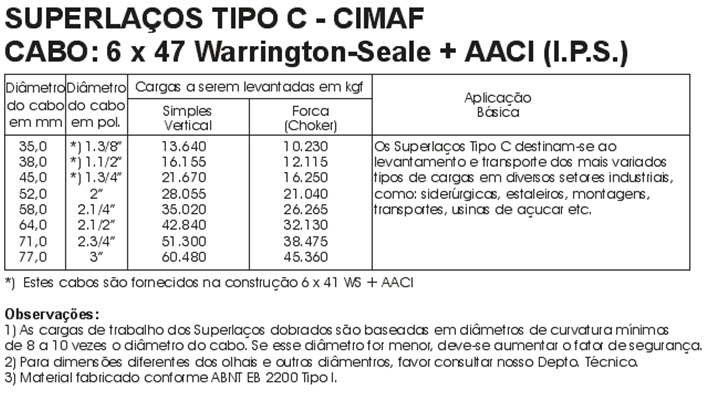

Lendo alguns artigos impressos, achei de grande relevância postar algumas tabelas de cabos de aço com suas construções, e aplicações básicas de utilização.

Fato interessante, e que, por recomendação do fabricante as cargas de trabalho do cabos de aço dobrados são baseados em diâmetros de curvatura mínima de 8 a 10 vezes o diâmetro do cabo. Se esse diâmetro for menor, deve-se aumentar o fator de segurança.

Se fizermos as contas, veremos que o fator de segurança utilizado no quadro abaixo é de 25%
